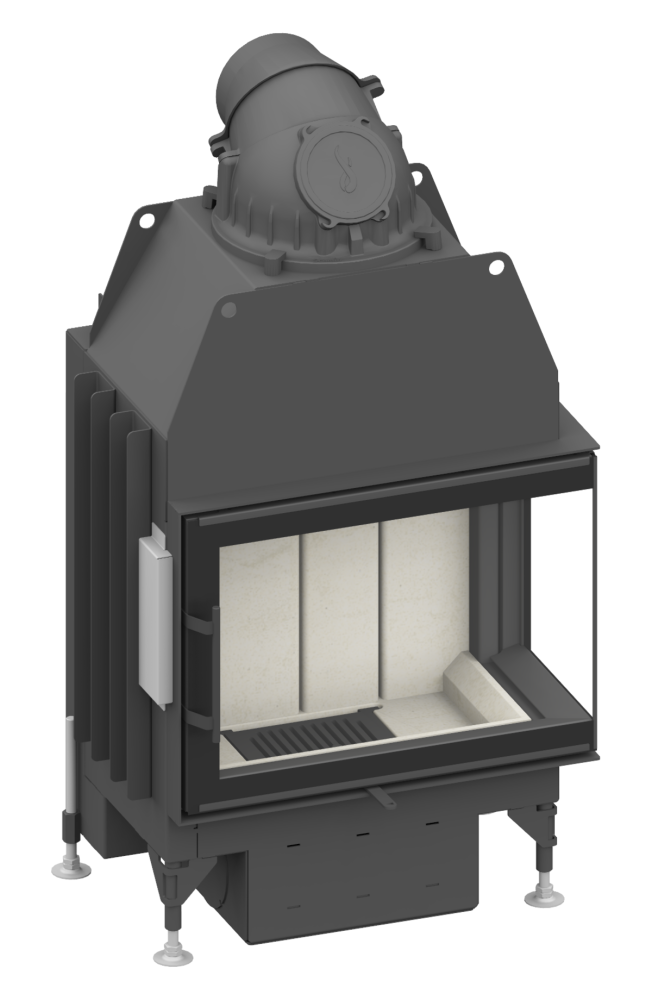

Krbová vložka Ekko 67(34)..s EVO
Rohové prosklení, dvířka bočně otvíraná.
Rohové prosklení nabízí dvojnásobný výhled na plameny. Vložka je dostupná v levém i pravém provedení, ve výškách 51 a 57 cm.
POPIS
- Krbová vložka s rohovým prosklením, levé i pravé provedení.
- Dostupné výšky: 67(34)51 – 51 cm, 67(34)57 – 57 cm.
- Dvířka bočně otvíraná, samozavírací.
- Sklo 2dílné.
- Regulace s plným uzavřením primárního vzduchu.
- Vedení vzduchu pro rovnoměrný plamen.
- Nastavitelné nožičky (ručně / imbusovým klíčem).
- Vysoce kvalitní litinová kopule, nastavitelná od 0 do 90°.
- Třída energetické účinnosti A++ podle (EU) 2015/1186, 1. BImSchV stupeň 2.
STANDARD
- Čelo Kristall.
- Průměr přívodu spalovacího vzduchu 125 mm.
VOLITELNÉ
- Vnitřní vystýlka: šamoty bílé, šamoty v barvě antracit, litina antracit.
- Průměr přívodu spalovacího vzduchu 150 mm.
- Krycí rám.
PŘÍSLUŠENSTVÍ
- Teplovodní výměník
- Zadní přikládání
- Akumulační výměník
- Akumulační prstence
- Desky katalyzátoru
- Regulátor tahu komínu
- Akumulační systém SET 1, SET 2, SET 3
- Nosný rám
TECHNICKÁ DATA
| Třída energetické účinnosti | A++ |
| Nominální výkon | 7,5 kW |
| Rozsah výkonu | 3,4–7,8 kW |
| Stupeň účinnosti | >80 % |
| Tloušťka izolace (bez ochranné stěny, podle TROL) | 80 mm |
| Tloušťka izolace (hořlavé komponenty, podle TROL 2022) | WDS 2 – WDS 4 H |
| Průměr přívodu spalovacího vzduchu | Ø 125 mm |
| Doporučená délka polen | 33 cm |
| Hmotnost | 215 kg |
| Výkon: přes prosklení dvířek | 50 % |
| Výkon: konvekční | 50 % |
| Doporučený volný průřez – výstup | 840 cm² |
| Doporučený volný průřez – vstup | 700 cm² |
Údaje pro komíny podle DIN EN 13384
| Hmotnostní tok spalin | 9,4 g/s |
| Teplota spalin | 244 °C |
| Požadovaný komínový tah | 12 Pa |
Údaje pro výpočet keramických tahů (palivo dřevo)
| Výkon topeniště | 22,2 kW |
| Hmotnostní tok spalin | 15,9 g/s |
| Teplota spalin na výstupu | 378 °C |
| Požadovaný komínový tah u spalinového hrdla | 15 Pa |
| Spotřeba spalovacího vzduchu | 88,8 m³/h |
| Doporučená délka tahu | 1,8 m |
Ekko R 67(34) s evo – technický list
Pravé provedení · česky
Pravé provedení · česky
Ekko L 67(34) s evo – technický list
Levé provedení · německy
Levé provedení · německy
Rozměrové výkresy DWG (ZIP)
4 výkresy – provedení L i R, výšky 51 a 57 cm
4 výkresy – provedení L i R, výšky 51 a 57 cm

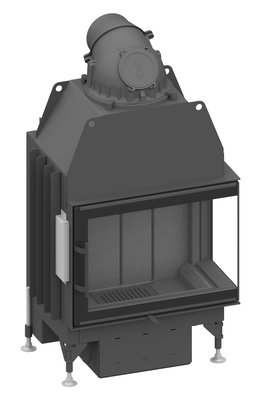

MODELY
Šamot bílý, volitelná vnitřní vystýlka
Šamot antracit, volitelná vnitřní vystýlka
Litina antracit, volitelná vnitřní vystýlka
