Kamnová vložka SH 9 D | SH 11 D
Kamnové vložky SH 9 D a SH 11 D nabízejí díky velkému průzoru působivý výhled na plameny. 3-vrstvé zasklení zajišťuje optimální spalování.
Model: | SH 9 D | SH 11 D |
Čelo: | 480 x 825 mm | 480 x 825 mm |
Korpus: | 410 x 775 x 500 mm | 410 x 745 x 650 mm |
Panty: | vpravo (nelze změnit) | vpravo (nelze změnit) |
Výkon: | 9 kW | 11 kW |
Standard
![](/uploads/assets/Icon_15a.jpg)
Art. 15a B-VG (Österreich)
![](/uploads/assets/Icon_BImSchV.png)
Spolkový Imisní stupeň 2
![](/uploads/assets/Icon_Energielabel_A_.jpg)
Energetický štítek do EU 2015/1186
![](/uploads/assets/Icon_Tueranschlag_Rechts.png)
Panty vpravo
![](/uploads/assets/Icon_Holzbrand.jpg)
Palivové dřevo
![](/uploads/assets/Icon_Dreifachverglasung.jpg)
Trojí prosklení
![](/uploads/assets/plusquality/Mehrfachverglasung.jpg)
Vícenásobné prosklení
Vícenásobné prosklení zajišťuje přibližně o 30% nižší tepelnou emisi skrze dvířka, vyšší teplotu ve spalovací komoře a čisté sklo po delší dobu.
![](/uploads/assets/plusquality/Schamotte.jpg)
Vnitřní obložení
Naše kamnové vložky jsou opatřeny pevnými šamotovými cihlami, které jsou poskládány na sucho, bez použití lepidla, snadno vyměnitelné.
![](/uploads/assets/plusquality/Ofenkorpus.jpg)
Korpus vložky
Těleso vložky je vyrobeno z vysokoteplotní litiny. Během desítek let se tento materiál osvědčil.
TECHNICKÁ DATA
SH 9 D | SH 11 D | |
---|---|---|
Nominální výkon | 9 kW | 11 kW |
Rozsah tepelného výkonu | 3,4-9,5 kW | 4,3-12,7 kW |
Účinnost | > 80 % | > 80 % |
Příruba na externí přívod vzduchu | - | – |
Doporučená délka polen | 33 cm | 45 cm |
Hmotnost vč. šamotu | 220 kg | 270 kg |
Užitné teplo: přes dvířka | 10 % | 10 % |
Užitné teplo: krbová vložka | 90 % | 90 % |
Údaje pro komíny podle DIN EN 13384
Uzavřený provoz | ||||
SH 9 D | SH 11 D | |||
Hmotnostní tok spalin | 8,9 g/s | 10,4 g/s | ||
Teplota spalin na výstupu | 270 °C | 270 °C | ||
Tah komína | 12 Pa | 12 Pa | ||
Hodnoty pro výpočet keramických tahů (palivo: dřevo) | ||||
SH 9 D | SH 11 D | |||
Výkon | 13,6 kW | 15,1 kW | ||
Hmotnostní tok spalin | 18,2 g/s | 15,2 g/s | ||
Teplota spalin na výstupu | 529 °C | 493 °C | ||
Tah komína | 15 Pa | 15 Pa | ||
Množství spalovacího vzduchu | 42,8 m³/h | 35,3 m³/h |
Kamnová vložka SH 9 D
Datový list vč. Informačního listu výrobku dle (EU) 2015/1186
Datový list vč. Informačního listu výrobku dle (EU) 2015/1186
Kamnová vložka SH 11 D
Kamnová vložka SH 11 DDatový list vč. Informačního listu výrobku dle (EU) 2015/1186
Kamnová vložka SH 11 DDatový list vč. Informačního listu výrobku dle (EU) 2015/1186
MODELY
![](/uploads/assets/Produkty/Modely/SHD/1.jpg)

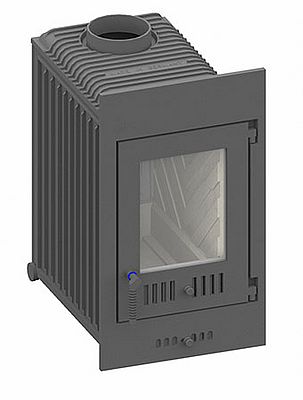

SH 9 D
![](/uploads/assets/Produkty/Modely/SHD/2.jpg)

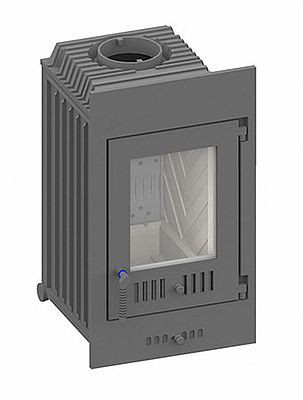

SH 11 D
