Kamnová vložka SD 9 E | SD 11 E
Díky speciálnímu vedení vzduchu je tato kamnová vložka vhodná i pro obtížné komínové podmínky. Topíte dřevem nebo hnědým uhlím? Od konce roku 2016 jsou modely SD 9E a SD 11 E schváleny také pro spalování smíšených paliv. To znamená, že můžete snadno a rychle změnit druh paliva.
Model: | SD 9 E | SD 11 E |
Čelo: | 480 x 825 mm | 480 x 825 mm |
Korpus: | 410 x 780 x 475 mm | 410 x 750 x 620 mm |
Panty: | vlevo nebo vpravo | vlevo nebo vpravo |
Výkon - dřevo: | 9 kW | 11 kW |
Výkon - hnědé uhlí: | 9 kW | 7 kW |
Standard
![](/uploads/assets/Icon_Aussenluft_125mm.png)
Externí přívod vzduchu
![](/uploads/assets/Icon_BImSchV.png)
Spolkový Imisní stupeň 2
![](/uploads/assets/Icon_Energielabel_A_.jpg)
Energetický štítek do EU 2015/1186
![](/uploads/assets/Icon_Tueranschlag_Rechts.png)
Panty vpravo
![](/uploads/assets/Icon_Doppelverglasung.png)
Dvojí prosklení
Palivové dřevoArt. 15a B-VG (Österreich)
![](/uploads/assets/Icon_Mischbrand.jpg)
Mixované palivo
![](/uploads/assets/plusquality/Mehrfachverglasung.jpg)
Vícenásobné prosklení
Vícenásobné prosklení zajišťuje přibližně o 30% nižší tepelnou emisi skrze dvířka, vyšší teplotu ve spalovací komoře a čisté sklo po delší dobu.
![](/uploads/assets/plusquality/Schamotte.jpg)
Vnitřní obložení
Naše kamnové vložky jsou opatřeny pevnými šamotovými cihlami, které jsou poskládány na sucho, bez použití lepidla, snadno vyměnitelné.
![](/uploads/assets/plusquality/Ofenkorpus.jpg)
Korpus vložky
Těleso vložky je vyrobeno z vysokoteplotní litiny. Během desítek let se tento materiál osvědčil.
TECHNICKÁ DATA
SD 9 E - Dřevo | SD 9 E - Hnědé uhlí | SD 11 E - Dřevo | SD 11 E - Hnědé uhlí | |
---|---|---|---|---|
Nominální výkon | 9 kW | 9 kW | 11 kW | 7 kW |
Rozsah tepelného výkonu | — | — | 6-11,2 kW | 3,1-7,2 kW |
Účinnost | > 80 % | > 80 % | > 80 % | > 80 % |
Příruba na externí přívod vzduchu | Ø 125 mm | Ø 125 mm | – | – |
Doporučená délka polen | 33 cm | 33 cm | 50 cm | 50 cm |
Hmotnost vč. šamotu | 200 kg | 200 kg | 150 kg | 150 kg |
Užitné teplo: přes dvířka | 10 % | 10 % | 10 % | 10 % |
Užitné teplo: krbová vložka | 90 % | 90 % | 90 % | 90 % |
Údaje pro komíny podle DIN EN 13384
Uzavřený provoz | ||||
SD 9 E Dřevo | SD 9 E BKB | SD 11 E Dřevo | SD 11 E BKB | |
Hmotnostní tok spalin | 9,3 g/s | 9,3 g/s | 12,3 g/s | 6,5 g/s |
Teplota spalin na výstupu | 279 °C | 227°C | 201°C | 181 °C |
Tah komína | 12 Pa | 12 Pa | 12 Pa | 12 Pa |
Hodnoty pro výpočet keramických tahů (palivo: dřevo) | ||||
SD 9 E Dřevo | SD 9 E BKB | SD 11 E Dřevo | SD 11 E BKB | |
Výkon | 25,3 kW | - | 15,6 kW | - |
Hmotnostní tok spalin | 26,1 g/s | - | 14,3 g/s | - |
Teplota spalin na výstupu | 420 °C | - | 510 °C | - |
Tah komína | 15 Pa | - | 15 Pa | - |
Množství spalovacího vzduchu | 73 m³/h | - | 33,7 m³/h | - |
Datový list vč. Informačního listu výrobku dle (EU) 2015/1186
Kamnová vložka SD 11 EDatový list vč. Informačního listu výrobku dle (EU) 2015/1186
MODELY
![](/uploads/assets/Produkty/Modely/SD9E/1.jpg)

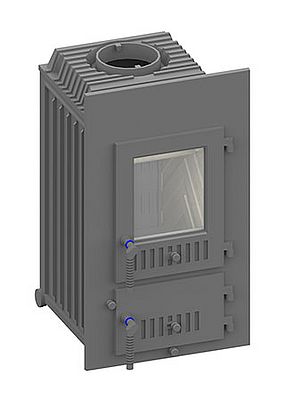

SD 9 E
![](/uploads/assets/Produkty/Modely/SD9E/2.jpg)

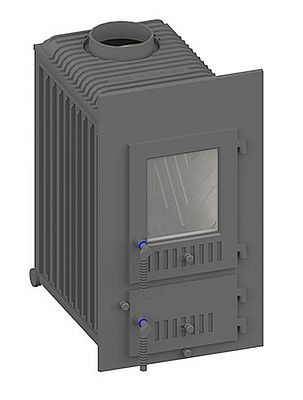

SD 11 E
