Kamnová vložka Creation
Model: | Creation 6 | Creation 9 | Creation 11 |
Čelo: | 360 x 640 mm | 420 x 790 mm | 420 x 790 mm |
360 x 670 mm | 480 x 830 mm | 480 x 830 mm | |
Korpus: | 300 x 545 x 420 mm | 370 x 680 x 490 mm | 370 x 680 x 660 mm |
Panty: | vlevo (nelze změnit) | vlevo (nelze změnit) | vlevo (nelze změnit) |
Výkon: | 6 kW | 9 kW | 11 kW |
Standard
Spolkový Imisní stupeň 2
Energetický štítek do EU 2015/1186
Panty vlevo
Rošt
Creation 6 + 9 Art. 15a B-VG (Österreich)
Creation 6 + 11 Energetický štítek do EU 2015/1186
TECHNICKÁ DATA
Creation 6 | Creation 9 | Creation 11 | |
---|---|---|---|
Nominální výkon | 6 kW | 9 kW | 11 kW |
Rozsah tepelného výkonu | 3,2-7,1 kW | 3,6-9,8 kW | 5,5-12,1 kW |
Účinnost | > 80 % | > 80 % | > 80 % |
Příruba na externí přívod vzduchu | – | – | – |
Doporučená délka polen | 25 cm | 33 cm | 50 cm |
Hmotnost vč. Šamotu | 120 kg | 175 kg | 225 kg |
Užitné teplo: přes dvířka | 10 % | 10 % | 10 % |
Užitné teplo: krbová vložka | 90 % | 90 % | 90 % |
Údaje pro komíny podle DIN EN 13384
Uzavřený provoz | |||
Creation 6 | Creation 9 | Creation 11 | |
Hmotnostní tok spalin | 8,6 g/s | 9,1 g/s | 11,8 g/s |
Teplota spalin na výstupu | 260 °C | 300 °C | 257 °C |
Tah komína | 14 Pa | 12 Pa | 12 Pa |
Hodnoty pro výpočet keramických tahů (palivo: dřevo) | |||
Creation 6 | Creation 9 | Creation 11 | |
Výkon | 11,2 kW | 12,0 kW | 38,2 kW |
Hmotnostní tok spalin | 14,0 g/s | 18,1 g/s | 23,1 g/s |
Teplota spalin na výstupu | 504 °C | 534 °C | 642 °C |
Tah komína | 15 Pa | 15 Pa | 15 Pa |
Množství spalovacího vzduchu | 31,9 m³/h | 42,4 m³/h | 33,7 m³/h |
Kamnová vložka Creation 6
Datový list vč. Informačního listu výrobku dle (EU) 2015/1186
Datový list vč. Informačního listu výrobku dle (EU) 2015/1186
Kamnová vložka Creation 9
Datový list vč. Informačního listu výrobku dle (EU) 2015/1186
Datový list vč. Informačního listu výrobku dle (EU) 2015/1186
Kamnová vložka Creation 11
Datový list vč. Informačního listu výrobku dle (EU) 2015/1186
Datový list vč. Informačního listu výrobku dle (EU) 2015/1186
MODELY

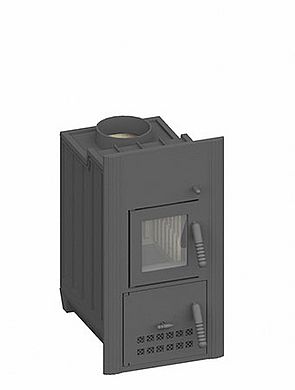

Creation 6

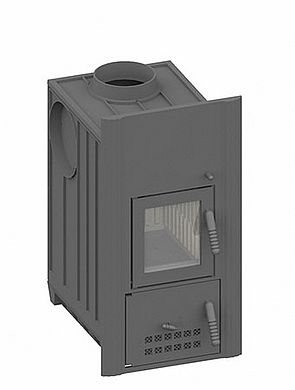

Creation 9 čelo 420 x 790 mm

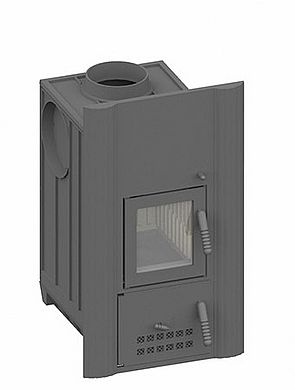

Creation 9 čelo 480 x 830 mm

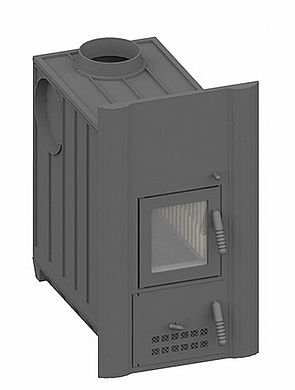

Creation 11 čelo 420 x 790 mm

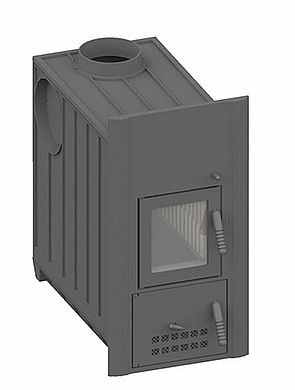

Creation 11 čelo 480 x 830 mm
