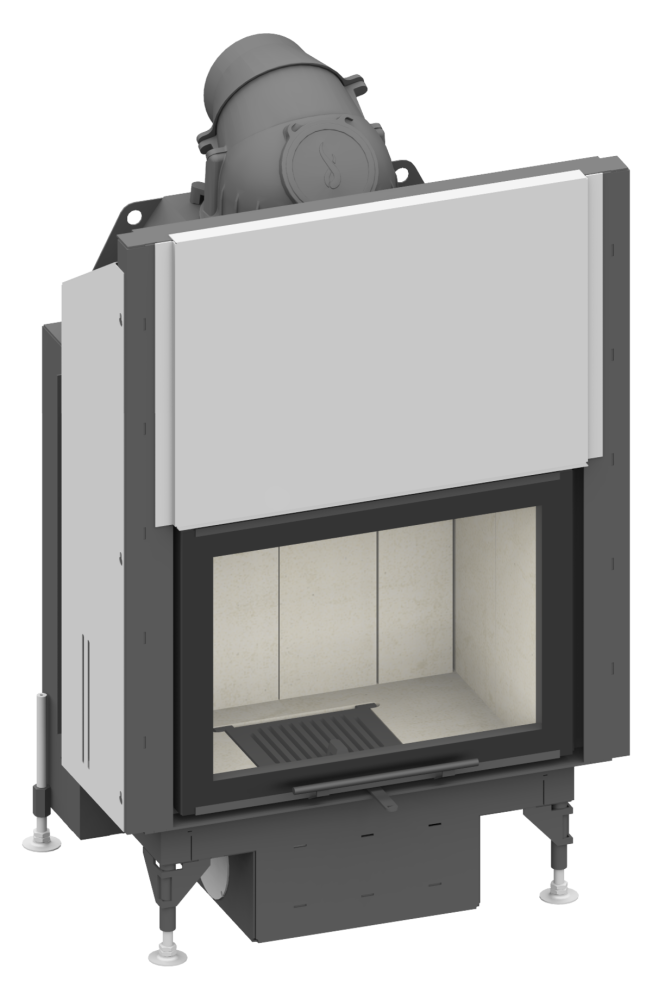

Krbová vložka Lina 67..h EVO
Rovné prosklení, dvířka výsuvná.
Klasické rovné prosklení s vysokým podílem konvekčního tepla — 70 % výkonu jde do místnosti prouděním vzduchu. Dostupné ve výškách 51 a 57 cm.
POPIS
- Krbová vložka s rovným prosklením.
- Dostupné výšky: 6751 – 51 cm, 6757 – 57 cm.
- Dvířka s výsuvem, z výroby bez funkce samozavírání.
- Regulace s plným uzavřením primárního vzduchu.
- Nastavitelné nožičky (ručně / imbusovým klíčem).
- Vysoce kvalitní litinová kopule, nastavitelná od 0 do 90°.
- Třída energetické účinnosti A++ podle (EU) 2015/1186, 1. BImSchV stupeň 2.
STANDARD
- Čelo Kristall.
- Průměr přívodu spalovacího vzduchu 125 mm.
VOLITELNÉ
- Vnitřní obložení: šamoty bílé, šamoty v barvě antracit, litina antracit.
- Samozavírací dvířka.
- Průměr přívodu spalovacího vzduchu 150 mm.
- Krycí rám, systém rámů, nosný krycí rám.
PŘÍSLUŠENSTVÍ
- Teplovodní výměník
- Zadní přikládání
- Akumulační výměník
- Akumulační prstence
- Desky katalyzátoru
- Regulátor tahu komínu
- Akumulační systém SET 1, SET 2, SET 3
- Nosný rám
TECHNICKÁ DATA
| Třída energetické účinnosti | A++ |
| Nominální výkon | 9 kW |
| Rozsah výkonu | 3,4–10,0 kW |
| Účinnost | >80 % |
| Tloušťka izolace (bez ochranné stěny, podle TROL) | 80 mm |
| Tloušťka izolace (hořlavé komponenty, podle TROL 2022) | WDS 2 – WDS 4 H |
| Průměr přívodu spalovacího vzduchu | Ø 125 mm |
| Doporučená délka polen | 33 cm |
| Hmotnost | 220–260 kg |
| Výkon: přes prosklení dvířek | 30 % |
| Výkon: konvekční | 70 % |
| Doporučený volný průřez – výstup | 1520 cm² |
| Doporučený volný průřez – vstup | 1260 cm² |
Údaje pro komíny podle DIN EN 13384
| Hmotnostní tok spalin | 9,5 g/s |
| Teplota spalin | 278 °C |
| Požadovaný komínový tah | 12 Pa |
Údaje pro výpočet keramických tahů (palivo dřevo)
| Výkon topeniště | 22,2 kW |
| Hmotnostní tok spalin | 15,9 g/s |
| Teplota spalin na trysce | 320 °C |
| Požadovaný komínový tah u spalinového hrdla | 15 Pa |
| Potřeba spalovacího vzduchu | 88,8 m³/h |
| Doporučená délka tahu | 3,5 m |
Lina 67 h evo – technický list
Dvířka výsuvná · česky
Dvířka výsuvná · česky
Rozměrové výkresy DWG (ZIP)
2 výkresy – se systémem krycího rámu i bez něj
2 výkresy – se systémem krycího rámu i bez něj
MODELY

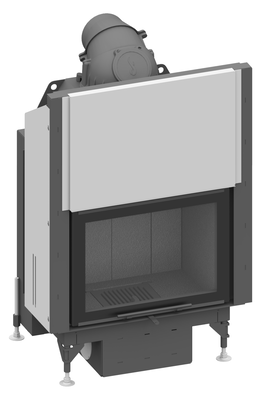

Šamot bílý, volitelná vnitřní vystýlka

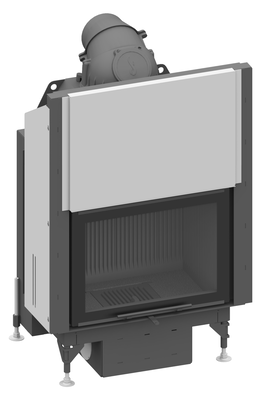

Šamot antracit, volitelná vnitřní vystýlka
Litina antracit, volitelná vnitřní vystýlka
